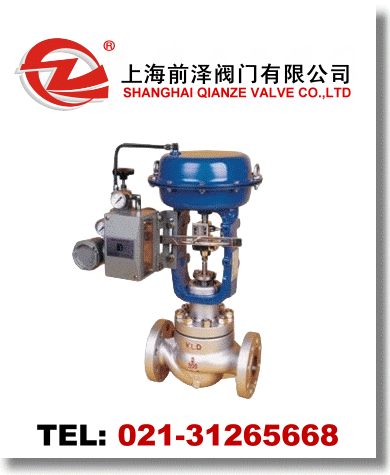

ZJHM型氣動薄膜套筒調節閥（氣動精小型套筒調節閥、氣動薄膜套筒調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
結構特點

1、ZJHM型氣動薄膜套筒調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2、ZJHM型氣動薄膜套筒調節閥按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》
3、氣動薄膜套筒調節閥采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。

4、直通低流阻套筒閥閥芯采用了壓力平衡式閥芯，（雙密封面或單密封面）結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小、操作穩定、性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低、空化閃蒸作用小、使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。

氣動薄膜套筒調節閥執行機構主要技術參數

電-氣閥門定位器

電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表，可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等，從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系，實現正確定位。（有多種型號規格可選配）
本公司電-氣閥門定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品）

氣動薄膜套筒調節閥主要技術參數
