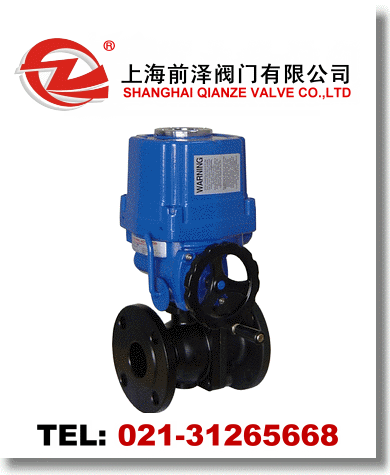

礦用電動(dòng)球閥主要外形和連接尺寸：

Q941F-16
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

礦用電動(dòng)球閥主要外形和連接尺寸：

Q941F-16
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255
