大小事項：控制閥尺寸101

當控制閥的專業人士談?wù)摗翱刂崎y尺寸，“他們真的意味著選擇閥，將控制過程的最佳工作的全過程。選擇正確的閥門尺寸的過程中的一個重要部分，但還有其他同樣重要的考慮因素，以及。

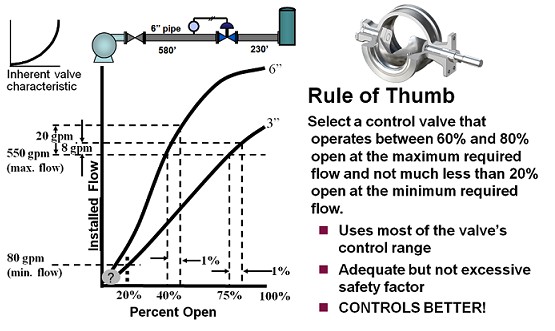

控制閥的尺寸的選擇應使其在60和80%之間的打開操作在最大流量，只要有可能，不小于20%開在所需的最小流量。我們的想法是使用盡可能多的閥門的控制范圍，同時保持一個合理的，但不要過度，安全系數。

如果閥門太小，它會立即是顯而易見的，因?yàn)樗�是不可能通過所要求的流量。在實踐中，根據大小的閥門是相當罕見的。通常，閥門太大。一個超大的控制閥的費用將超過是必要的，但更重要的是，一個超大的閥會非常敏感。在閥門位置的微小變化會引起流量變化大。這將使它的準確調整到所需的流動困難甚至是不可能的。由摩擦引起的任何粘性將由過度敏感的超大閥的放大，降低精度，可控制流量。

在上面的例子，假定兩個閥門都可定位在1%，適當尺寸的3英寸的閥門能夠控制在8 gpm的流量，而超大的6英寸的閥門只能在20 GPM可以控制流。

空化

液體中的應用必須被評估為空化。不僅空化引起高水平的噪音和振動，它可以導致閥內件和/或下游管道非�？焖俚膿p傷。尤其是旋轉閥，氣蝕的破壞性的水平的預測比簡單的阻流壓降的計算更復雜。由于閥內流動分離和渦流的形成，減少的壓力和恢復局部地區可以在壓力下降低于導致完全阻塞流導致破壞性的空化。一個證明的方法預測旋轉控制閥汽蝕破壞的基礎上計算出的聲壓級和潛在損害的相關性。

噪聲

此外，在液體中的服務一個嘈雜的閥門將最有可能遭受不可接受的空蝕率，高噪音水平通常會引起振動，損壞管道，儀器和其他設備。在蒸汽和氣體的服務控制閥可以產生的噪音水平，以及在植物超過標準，即使在適度的壓力下降，特別是在以上3或4英寸的大小。作為一個結果，閥門的選型過程中必須始終包含噪聲的計算。

安裝流量特性

在幾乎所有的應用程序，控制閥應具有線性流量特性（在系統控制器的輸出和流量之間的關系）�？刂崎y的固有流量特性（出版）與系統交互的流量和壓力損失特性產生的流量特性。如果安裝特性明顯偏離線性，這將是困難的或不可能的調諧回路的準確和穩定整個流量范圍控制。安裝特性的計算機分析應控制閥的選型過程的一部分。

執行機構選型

施膠上的服務器是相當簡單的，只需要一個致動器被選擇的輸出轉矩比的座位和脫圈的閥門扭矩稍高。情況更為復雜的控制閥。大多數的旋轉器的變化與開啟角度扭矩輸出。同時，閥門的扭矩要求取決于開口角度和節流壓降在特定的角度。保證充足的備用扭矩保證順暢，準確控制，計算機分析建議。

控制閥選型

控制閥式選擇（球，球，蝴蝶，等）通常是基于傳統或植物的選擇。例如，大多數在紙漿和紙米爾斯控制閥通常球或分段球閥。煉油廠使用傳統的截止閥比例很高，盡管逃犯排放已引起關注的用戶去旋轉閥是因?yàn)樗�更容易得到一個旋轉閥長期持久的閥桿密封。

截止閥的流量特性，壓力，溫度的選擇范圍最廣，和噪聲減蝕。截止閥也往往是最貴的。段球閥往往有一個更高的幅度，和尺寸大小，近兩倍截止閥的流量，而他們通常低于截止閥。另一方面，段球閥在溫度、壓力和極端的可用性限制比截止閥更容易產生噪聲和汽蝕問題。

高性能蝶閥球閥甚至比不太昂貴的，特別是在較大的尺寸（八英寸或更大）。他們也比球閥不可調范圍和更易發生汽蝕。

偏心旋塞閥結合旋轉閥的特點，如高循環壽命閥桿密封，結構緊湊，堅固的結構與截止閥。不像其他的旋轉閥流量的大約兩倍的截止閥，偏心旋轉旋塞閥的流量與截止閥。

而一個閥式的選擇是非常主觀的，在一個指定的閥或植物偏愛的缺失，以下的方法可以用來選擇一種控制閥式應用中的閥門將六英寸或更小的：

—考慮壓力，壓力差，溫度，所需的流量特性，氣蝕和噪聲，將一段球閥的工作嗎？

—如果一段球閥是不合適的，選擇一個截止閥。記住，籠截止閥不適用于骯臟的服務。

—應用中的閥門將8英寸或更大，首先探討了高性能蝶閥的適用性由于在成本和重量的顯著節省的潛力。

保證測量精度

今天，控制閥口徑計算通常是使用一個計算機程序的執行。大多數控制閥制造商提供控制閥選型軟件在沒有任何成本，盡管大多數特定于該制造的閥門。美卓的nelprof，然而，包括一些通用的閥門，如球閥，球閥，旋塞閥和蝶閥，選擇。這些通用的選擇，允許用戶探索不同的閥門類型和大小是否適用于某一特定的應用，沒有表現出偏愛特定的閥門制造商。

選擇一個適當大小的控制閥是用于液體達到過程控制程度最高的本質，氣體或多相流體。為了確保準確性，使用以下信息控制閥尺寸：

—如果一組回路調諧參數只能在控制范圍的一端，而不是其他，該閥的流量特性是最有可能的錯誤。

—如果一個系統有大量的管，使用等百分比閥。

—如果一個系統具有很小的管，使用一個線性閥。

—控制閥的大小為約60%至80%所需的最大流量和不小于20%開在所需的最小流量將提供最佳的控制開。

適當大小的全球，段球和高性能蝶閥通常有兩種尺寸小于線。*
適當大小的截止閥通常小于一行的大小。*
—大多數人認為這可憐的管道實際使用的控制閥，小于或大于½線尺寸線尺寸。

—超大控制閥是很常見的。

*如果你尺寸的閥，它原來是不同的，這是一個好主意，檢查你的工作。你可能已經犯了一個錯誤，或者尺寸的管道可能犯了一個錯誤。
